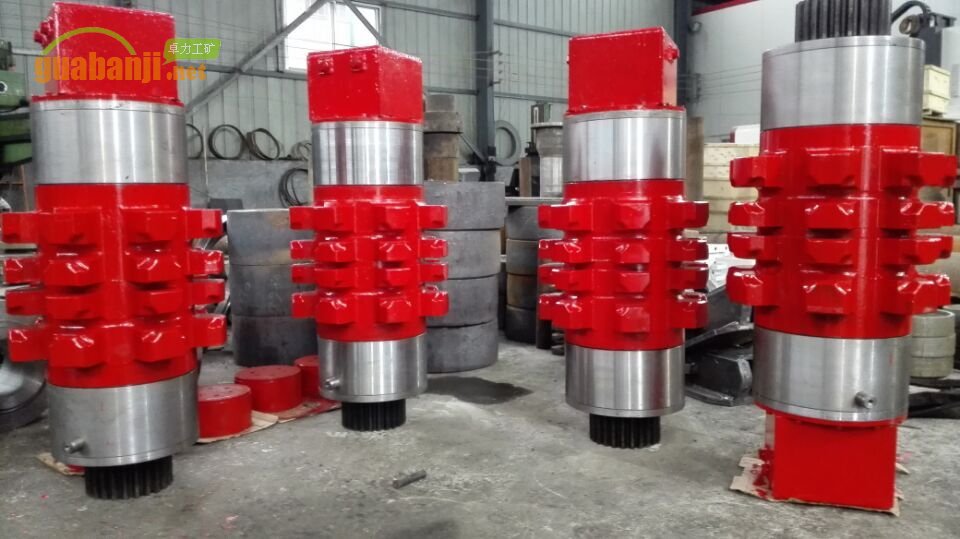

鏈輪軸組，也叫鏈輪組件，適用于煤礦井下用刮板輸送機、順槽用刮板轉載機。
綜采鏈輪鏈輪軸組是綜采刮板機機頭部分的重要組成部分，在煤炭開采中，鏈輪通過減速機帶動，鏈條帶動刮板在中部槽中運行，從而達到運輸煤炭等物料的目的。由于鏈條不斷的與鏈輪體接觸，鏈輪的鏈輪齒部分很容易磨損，鏈輪齒磨損后，很容易造成刮板機跳鏈等故障 。綜采鏈輪，鏈輪軸組采用42CrMo或者45CrMnMo材質鍛打加工而成，適用于綜采刮板輸送機，鏈輪要求鍛件表面不得有裂紋、夾層、褶皺、鍛傷、夾渣、結疤等缺陷，鏈輪齒面淬火硬度HRC50-55，淬硬層深度10mm。

鏈輪軸組功用：
鏈輪軸組是刮板輸送機、轉載機的關鍵傳動部件，大功率電機將扭矩傳遞到鏈輪軸組上后，鏈輪拖動刮板鏈運行拉煤。
鏈輪軸組組成：

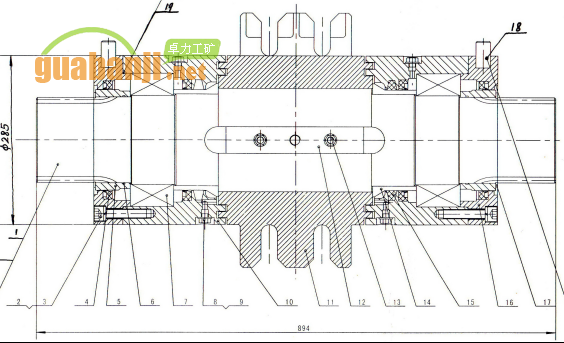

刮板機鏈輪軸組是刮板鏈運行的傳動部件，鏈輪軸組裝在機頭傳動部的機頭架、機尾架上，主要由軸、軸承、軸承座、鏈輪體、浮封環組件、端蓋、密封件、定位套、滾動軸承和滾筒等組成 。
鏈輪為合金鋼鍛造的七齒鏈輪，由加工中心加工成形，齒面淬火處理。
鏈輪軸的一端為外花鍵，與減速器輸出軸內花鍵聯接。軸置于兩軸承座上，兩軸承座分別置于機頭架左、右側板圓弧中，銷朝外，用帶有定位銷孔的壓塊，通過定位銷將鏈輪組件準確的定位于機頭架上。
鏈輪組件運行 6 個月后，在一側齒面磨損2mm左右時，調轉 180°后安裝，以便使鏈輪齒的兩側面均勻磨損。

鏈輪軸組性能要求：
刮板鏈由鏈輪驅動運行，運轉中鏈輪組件除受靜載荷外，還受脈動、沖擊載荷等，所以是易損件,故鏈輪均為優質鋼材制造。
鏈輪要求鍛件表面不得有裂紋、夾層、褶皺、鍛傷、夾渣、結疤等缺陷.
1.包膠滾筒鏈輪齒面應無裂紋或嚴重磨損，鏈輪承托水平圓環鏈的平面的最大磨損：節距≤22mm時，不得超過5mm；節距≥22mm時，不得超過6mm（可用水平圓環鏈置于鏈輪上，檢查圓環鏈上表面與輪轂的距離）。
2.鏈輪不得有軸向竄動。雙邊鏈鏈輪與機架兩側間隙應符合設計要求，一般不大于5mm。
3.護板、分鏈器無變形，運轉時無卡碰現象。舌板不得有裂紋，最大磨損不得超過原厚度的20%。
4.聯軸器的彈性元件、剪切銷的材質與尺寸均應符合技術文件的規定。
5.防護罩無裂紋，無變形，連接牢靠。

鏈輪軸組分類：

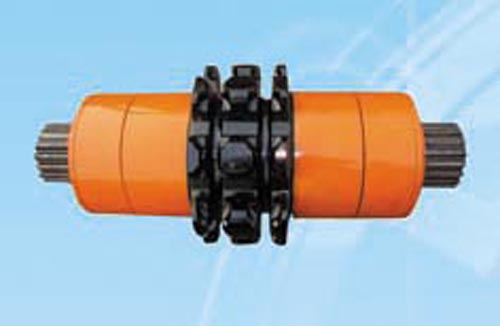

①刮板輸送機的鏈輪組件由鏈輪和滾筒組成。鏈輪組件的結構有部分分式和整體式兩種。
a 剖分式鏈輪組件由鏈輪和兩個半圓剖分式滾筒組成，兩個半圓滾筒，用螺栓固聯在一起。鏈輪共兩個，分別位于滾筒兩端，為雙邊鏈結構。滾筒孔分別與兩端的減速器低速軸和盲軸連接。剖分式結構的優點是，當輪齒磨損后可以只更換鏈輪而不更換滾筒。
b 整體式鏈輪組件與剖分式滾筒所不同的是，滾筒與鏈輪是焊接在一起的。整體式鏈輪組件拆裝維修方便。

②按使用位置可以分為：機頭鏈輪軸組、機尾鏈輪軸組。
③按配套主機廠可以分為：張家口煤機鏈輪軸組、山東礦機鏈輪軸組、西北奔牛鏈輪軸組、山西煤機廠鏈輪軸組、鄭煤機鏈輪軸組、淮南長壁鏈輪軸組、林州重機鏈輪軸組、三一重工鏈輪軸組等。
④按適用機型可以分為：630、730、764、800、830、900、1000、1200、1250、1400等型號。

鏈輪軸組型號大全：
綜采鏈輪軸組是大體上是由鏈輪、鏈輪軸、軸承、軸承座、密封環等部分組成，鏈輪的材質大多采用42CrMo或45CrMnMo材質，鏈輪采用鍛打和淬火等工藝，以提高鏈輪的耐磨性，首先要求鍛件表面不得有裂紋、夾層、褶皺、鍛傷、夾渣、結疤等缺陷，鍛打后的毛坯需要進行一級探傷，保證鏈輪體中間沒有裂痕。其次是鏈輪表面淬火，鏈輪齒面淬火硬度HRC50-55，淬火硬層深度10mm。
－78/05LL型鏈輪組件，是SGZ830/630型刮板輸送機的機頭傳動部的組成部分，鏈輪軸組總長1135mm，鏈輪外圓直徑590mm，鏈輪為8齒，配套使用30×108規格C級鏈條。
－43Z2202型鏈輪組件，圖號43Z2202-09型綜采鏈輪，適用于綜采刮板輸送機。該鏈輪組件總長820mm，鏈輪體中心距120mm，兩片鏈輪體，外徑為400mm，配26*92鏈條。
－72LL0701型鏈輪，是綜采鏈輪軸組的重要組成部分，適用于SGZ764綜采刮板輸送機。外徑是448，鏈輪體為整體鏈輪，厚度為256mm，7齒鏈輪，配26*92鏈條。　
－78LL05-04型鏈輪，是鏈輪軸組的重要組成部分，適用于綜采刮板輸送機。

－65SSZ010101型鏈輪組件主要技術參數為：總長1075mm，兩端高度360mm，兩定位孔之間的距離782mm，
鏈輪體部分采用7齒42CrMo材質的鍛打熱處理鏈輪，由兩個半塊的鏈輪組合而成，鏈輪體外圓直徑525mm，配套使用30×108規格的C級熱處理鏈條，中雙鏈鏈條的中心距為130mm。
－TZL701鏈輪軸組，也叫鏈輪組件，適用于煤礦井下用淮南長壁系列SZZ1000系列順槽用刮板轉載機的機頭傳動部。
　該鏈輪組件鏈輪體外徑605mm，鏈條34*126，中心距200mm。
－TZL702鏈輪軸組，也叫鏈輪組件，適用于煤礦井下用SZZ1000系列順槽用刮板轉載機的機尾傳動部。
　TZL702鏈輪軸組的主要技術參數為：總長1190mm，配套使用34×126規格的C級熱處理鏈條，鏈條中心距為200mm，鏈輪體齒數為5齒，鏈輪體材質采用42CrMo。
－72LL07型鏈輪組件，適用于煤礦井下用SZZ764系列順槽用刮板轉載機。
　該圖號鏈輪軸組的主要技術參數為：總長1330mm，鏈輪體為一體式，鏈輪體外徑為448mm，齒數為7齒，兩定位銷之間的距離為792mm。
－ 92SB0102型鏈輪軸組，適用于煤礦井下輸送設備。
    該型號鏈輪軸組的主要技術參數為：總長1196mm，兩端高度360mm。
該型號鏈輪軸組的鏈輪體部分采用8齒42CrMo材質的鍛打熱處理鏈輪，鏈輪體的外圓直徑為510mm，中雙鏈鏈輪配套使用26×92規格的C級熱處理鏈輪，鏈條中心距為120mm。
 －2LZ03型鏈輪軸組，適用于山東礦機型輸送機械，該鏈輪組件用于輸送機機尾部。
－55ZE1701型鏈輪組件，也叫鏈輪軸組，適用于煤礦井下輸送機，是輸送機機頭傳動部部分的主要傳動件，和減速機、盲軸總成等連接。
    該鏈輪組件的主要技術參數為：總長1370mm，兩端高度265mm。
    該鏈輪組件的鏈輪體部分采用5齒42CrMo的鍛打熱處理鏈輪，鏈輪體外圓直徑447mm，中雙鏈鏈輪配套使用34×126規格的C級熱處理鏈條，鏈條中心距為240mm。
　55ZE1701-01型鏈輪，是刮板機55ZE1701鏈輪軸組（鏈輪組件）的組成部分，為5齒鏈輪，鍛打件，熱處理，材質為42CrMo，總長1370mm，配套34×126C級熱處理鏈條，鏈條中心距240mm，上下總高度為477mm。

      該型號鏈輪組件的主要技術參數為：總長824mm，兩端高度為360mm。
      該型號鏈輪組件的鏈輪體部分采用8齒42CrMo材質的鍛打熱處理鏈輪，鏈輪體外圓直徑510mm，中雙鏈鏈輪配套使用26×92規格的C級熱處理鏈條，鏈條中心距120mm。

－ 86S010101型鏈輪軸組，同圖號為YN08-00型鏈輪軸組，適用于煤礦井下輸送設備。
        該型號鏈輪軸組的主要技術參數為：總長961mm，兩端高度360mm，兩定位孔之間的距離為665mm，定位孔大小為45mm。
        該型號鏈輪軸組的鏈輪體部分采用8齒42CrMo材質的鍛打熱處理鏈輪，鏈輪體外圓直徑510mm，中雙鏈鏈輪配套使用26×92規格的C級熱處理鏈條，鏈條中心距為120mm。

－36SYM010101型鏈輪軸組，適用于煤礦轉載機，該型號鏈輪軸組主要由鏈輪體、軸、軸承、軸承座等配件組成，鏈輪體采用42CrMo材質，鍛打熱處理。
主要技術參數為：總長1170mm，兩端高度460mm。
鏈輪體部分采用8齒42CrMo材質的鍛打熱處理鏈輪，鏈輪體外圓直徑為510mm，中雙鏈鏈輪配套使用26×92規格的C級熱處理鏈條，鏈條中心距為120mm。

－208S010103鏈輪組件，鏈輪體外徑655mm，中心距500mm，配38*137鏈條。
－2LZ27鏈輪組件 鏈輪軸組  山東礦機鏈輪組件　適用于SGZ730綜采刮板輸送機，中心距210mm，兩片鏈輪體，配26*92鏈條。
 - 134S010101-1型鏈輪體，適用于134S010101鏈輪組件，適用于煤礦井下綜采刮板輸送機的機頭傳動部部分。該鏈輪體為兩片鏈輪，外徑是525mm，中心距130mm，配30*108鏈條。
 - 72LL0901型鏈輪，適用于綜采刮板輸送機，是綜采鏈輪軸組的重要組成部分。配套用的鏈輪組件為72LL09，總長1355mm，外徑535mm，中心距130mm，鏈輪體為整體鏈輪，用30*108型鏈條。
 - 三一重工7T-34型鏈輪組件 7齒，配34*126鏈條。
 - 167S800904鏈輪軸組，適用于SGZ764/160型刮板輸送機，總長804mm，鏈輪體總高度400，滾筒高度230mm，鏈條間距120mm，鏈輪體為六齒，配套26×92規格的C級熱處理鏈條，材質采用常規42CrMo材質制作。

 - 155S800304型鏈輪軸組主要參數：總長900mm，兩端高度245mm，兩定位孔之間的距離為570mm。鏈輪體部分采用5齒42CrMo材質的鍛打熱處理鏈輪，鏈輪體外圓直徑為443mm，中雙鏈鏈輪配套使用34×126規格的C級熱處理鏈條，鏈條中心距為200mm。

－30型鏈輪，適用于煤礦井下用SGB420/30型刮板輸送機。八個齒，配14*50的鏈條，外徑286mm，厚度218mm。
－40T鏈輪，也叫機頭輪，適用于煤礦井下用SGB620/40T型刮板輸送機的機頭傳動部，鍛打件。材質一般為45號鋼，7個齒，配18*64鏈條。
－40T改型中雙鏈鏈輪軸組，用于40中雙鏈刮板機，40T中雙鏈刮板機，采用18×64規格的C級熱處理鏈條，采用綜采鏈輪，其機頭、中部槽、過渡槽及機尾部分仍沿用40T刮板機配置。
－150鏈輪，該鏈輪適用于煤礦井下用SGZ630/150型刮板輸送機，也可在40T刮板輸送機的基礎上進行改型。
－150C型鏈輪，適用于煤礦井下用SGB630/150C型刮板輸送機，是刮板機的易損件，左右兩個為一套使用。7個齒，配18*64鏈條。

－轉載機鏈輪組件　我公司生產各種型號轉載機鏈輪組件，轉載機主要用于采煤工作順槽運輸，可與破碎機、端頭支架、刮板機、皮帶機銜接配套，長度一般在25到36米。轉載機也被稱為可移動的刮板機，其運行原理與刮板機類似。
