刮板輸送機

SGB邊雙鏈刮板輸送機

來源:本站 發布時間:2019-04-28 訪問量:2236
SGB刮板輸送機

濟寧卓力優質供應刮板輸送機,刮板輸送機型號:SGB320/18.5 SGB420/22 SGB420/30 SGB520/30刮板輸送機,價格實在,質量可靠,全國銷量領先!

 一、概述
1、SGB320/18.5、SGB420/22、SGB420/30、SGB520/30刮板輸送機(以下簡稱320/18.5、420/22、420/30、520/30)主要適用于緩傾斜薄煤層爆破采煤工作面輸送煤炭,也適用于不宜使用中、重型刮板輸送機的中厚煤層爆破采煤工作面。適用煤層采高下限可到0.6m,傾角不大于25°,頂?shù)装遢^穩定。還可與小型采煤機配套實現薄煤層普通化械化采煤。這些產品用于順槽時可配臵擋煤板。
2、320/18.5、420/22、420/30、520/30為邊雙鏈型系列化產品。產品具有很高的通用化、標準化水平。與性能相近的單鏈刮板輸送機相比,邊雙鏈型產品更適合輸送硬度大、塊度較大的煤炭。它的短條型刮板鏈在工作面長度變化時加長或縮短輸送機更為方便。但它的自重稍大一些,存在兩條鏈?zhǔn)芰Σ痪?,因而?duì)鋪設的可彎曲度有一定的限制。
3、執行標準:MT/T105-2006《刮板輸送機通用技術條件》
4、用途及使用范圍:
SGB系列重型刮板輸送機廣泛適用于選煤廠廠內外及煤礦地面生產系統中不同水份的各種煤的運輸、分配,特別是大型礦井及洗煤廠各種煤的運輸、配倉。也適用于港口、礦山、電廠、水泥等行業輸送煤炭及各種散狀物料。
可以水平運輸,也可以?xún)A斜運輸,水平運輸時又可以分為單層運輸和雙層運輸。傾斜運輸時只可以單層運輸。本系列是以水平運輸為主進行設計的。

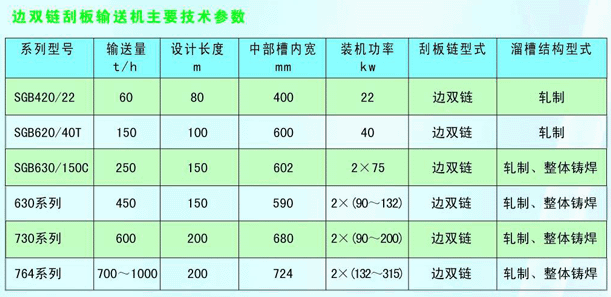

二、主要技術特征
1 型號定義:
刮板輸送機的型號由 MT/T 15—2002  礦用刮板輸送機型式與參數統一規定,卓力主要生產的五種型號的刮板輸送機全部執行國家行業標準的規定,具有國家規定的礦用產品安全標志證書。
2 型號示例
 刮板輸送機的型號含義
SGB重型刮板輸送機可根據運輸量、輸送距離等參數布置成不同槽寬,不同長度并選擇不同功率的傳動裝置
輸送機槽寬從B=600mm 開始,按200 mm 等差級數排列到1800mm 為止。
輸送機功率從22KW-400KW

3.  公司生產的刮板輸送機標準產品型號
型號 所表示內容
SGB620/40T 邊雙鏈刮板輸送機,中部槽外寬度620mm,電機功率40kw,設計修改序號為T(mén)。
SGB620/80 邊雙鏈刮板輸送機,中部槽外寬度620mm,電機功率80kw
SGB420/40X 邊雙鏈刮板輸送機,中部槽外寬度420mm,電機功率40kw,設計修改序號為X
SGB420/30B 邊雙鏈刮板輸送機,中部槽外寬度420mm,電機功率30kw,設計修改序號為B
SGB630/150C 邊雙鏈刮板輸送機,中部槽外寬度630mm,電機功率150kw,設計修改序號為C




三、主要結構及其性能:
SGB系列重型刮板輸送機設計先進、結構合理、運輸量大、輸送距離長、安裝維修方便,性能可靠,中間槽采用全鋼焊接結構具有互換性,內襯鑄石或耐磨鋼板,耐磨損、耐腐蝕、噪音低、阻力小。
機頭、機尾全部采用板式結構,結構緊湊,強度高且具有較強的穩定性。
驅動裝置采用Y系列電機,配套SEW減速機、FLENDER(弗蘭德)減速機、NBD、行星齒輪硬面減速機,DCY硬齒面減速機。

安標受控件明細表
序號  名  稱 規 格 型 號
輸送機用隔爆型三相異步電動機 YBS-18.5、YBS-22、YBS-30
輸送機用減速器 JS18.5、JS30
礦用高強度圓環鏈  14×50-B
礦用圓環鏈用開口式連接環  14×50-B

四、安裝與試運轉
設備安裝時,應按照有關規定執行,一些具體細節如下:
1、調整刮板機機頭、機尾及驅動裝置中心高,并將驅動裝置架、機頭架、機尾架、中間槽支架等用墊鐵找平。安裝中間槽時,按中間槽外側的順序號依次安裝。整機要求安裝平直。
2、中間槽有內襯耐磨鋼板和鑄石板兩種,當中間槽為內襯鑄石板時,整機安裝完成,待所有螺栓緊固好后,再按圖紙要求統—鋪砌鑄石板。粘結劑由施工單位自行選定,并嚴格按照操作規程施工,待干燥后,再行空運轉。
3、鏈條裝配時,將鏈條立環焊接口向上(既立環焊接口背向鏈輪),平環焊接口向鏈條中心線。連接環凸臺面向上,平面向下(既平面面向鏈輪)。
4、整機安裝時,中間槽法蘭間可用適當?shù)南鹉z墊或其它材料調整間隙并保證總長的直線度。
5、整機安裝好后,進行空運轉4小時,運轉后,軸承溫升不得超過30℃,各部螺栓無松動,鑄石板無明顯碰撞痕跡,減速器應符合要求.閘門運轉無障礙現象,各部分間隙應符合規定。運轉中應平穩,無沖擊、振動等現象。鏈條拉力均勻。軸承溫升不超過30℃。最后統—噴一遍油漆。

五、使用和維護
1、開車前應調整好兩根鏈條松緊程度一致,檢查所有螺栓無松動現象。在使用的前半個月應每天檢查鏈條松緊程度,以鏈條與鏈輪輪齒能正常嚙合,無跳動為準,隨時予以調整。
2、在使用中如發現中間槽鑄石板松動或脫落應立即更換,以免卡住鏈條造成事故。
3、滾動軸承的潤滑,使用1號或2號鈣鈉基潤滑脂,如三班連續生產,每三個月更換一次;現場根據使用情況可適當?shù)难娱L(zhǎng)或縮短更換周期。
4、減速器的潤滑應按減速器使用說明書規定執行,不得隨意更換潤滑油牌號。
5、在使用一個階段后,兩根鏈條由于磨損不均勻,可能造成刮板歪斜,影響鏈條與鏈輪的正常嚙合,出現此種情況后,應更換已磨損的鏈條,使兩根鏈條長短一致,刮板平行。
6、當鏈條松弛時可進行調整,首先松開尾輪組軸承座緊固螺栓,調整蝸輪蝸桿緊鏈裝置并與頂緊絲杠配合將鏈條拉緊,然后再將軸承座緊固螺栓擰緊。(特別提示:調整拉緊裝置時必須將軸承座緊固螺栓松開,然后才能調整蝸輪蝸桿緊鏈裝置,調整完成后必須將軸承座緊固螺栓擰緊后,才能開啟設備,否則將造成蝸輪蝸桿拉緊裝置的損壞。嚴禁在軸承座緊固螺栓松開時運轉設備。)
7、如拉緊絲杠行程已不夠時則須更換短鏈條。
8、拉緊絲杠及頂緊絲杠不使用時,應涂以潤滑脂并用紙包住,以免落入灰塵。
9、刮板機運轉時要隨時觀察設備運轉情況,如發現物料粒度過大或雜物應立即停車,進行清理,已免發生卡滯現象,造成刮板、鏈條、連接環等件的斷裂,對設備造成破壞,影響正常生產。
10、運輸塊煤、矸石或粘性較大的煤時,在離機頭一米左右的槽壁上,用戶可自行安裝用皮帶或廢鋼絲繩制的清掃器。

 (一)閘門部分使用、維護
1、軸承要定期加潤滑油。
2、經常清除齒輪、齒條表面污物。
3、經常注意齒輪、齒條正常嚙合,如有干涉現象應及時調整。
4、每班至少要開啟一次,以便閘門運行靈活,防止運動部分銹死現象。

 (二)日常維護、注意事項
1、運行中,經常注意各傳動部件是否安全可靠、刮板鏈的張緊程度、各聯接口處是否有松動或錯口、刮板鏈有無刮卡等現象。
2、傳動鏈輪的滾筒螺栓須每日檢查一遍,確保緊固可靠。如發現螺栓等緊固件損壞應立即更換。
3、刮板鏈在運行期間須每日檢查一遍螺栓的緊固狀態,松動的須擰緊。彈簧墊圈失效后應及時更換。維護時,新?lián)Q的刮板螺栓、螺母強度等級須符合本說明書的要求。
4、各密封部位和軸口應經常檢查密封狀況,如發現滲漏情況,嚴重者必須在維修班內及時更換,一般者可在計劃?rùn)z修日內更換。
5、電動機、減速器的各軸承、機尾(盲軸)軸承、以及減速器油池應定期注油或換油。
 6、在工作面全長上輸送機不能有過大的彎曲,以防止刮板鏈脫槽。
7、相鄰溜槽的彎曲度應保持在允許的范圍內。遇斷層或底板起伏過大時,應對底板做適當?shù)奶幚?,以免溜槽折彎過大導致刮板被卡阻或損失中部槽。
推進溜槽時,不得有局部過份凸出超前或落后,以免溜槽脫節。
 (三)可能出現的故障及排除方法。
(四)潤滑部位、潤滑油品質及潤滑注油周期。

六、運輸及貯存
1、吊裝運輸時不得蠻橫裝卸,重要部件如傳動裝臵、機尾總成等應水平放臵,其上部不得堆放其它零部件,避免碰撞。精密零部件如減速器、電機等 應擺放平穩,嚴禁裝卸運輸過程中造成碰磕損傷。中部槽、刮板鏈可垛放,但必須捆扎牢固。
2、貯存時應有避雨措施,避免露天存放。

七、開箱及檢查
根據裝箱單逐件檢查驗收,如有缺損請及時與供方聯系。

八、質量保證
1、用戶在遵守使用說明書所規定的使用和貯存規則條件下,產品自安裝使用半年內,因制造質量不良而發生損壞或不能正常工作時,負責免費修理或更換。如用戶需要或有疑問,可打電話或傳真與我公司聯系。
2、本公司的方針是不斷發展和提高自己的產品,為此所提供的產品與產品使用說明書可能略有不同,如有此情況,恕不另行通知。謝謝!

九、附表、附圖:
產品軸承一覽表
產品型號  序號 代號  型號  數量  安裝位臵
SGB320/18. 5
1 GB286 64 (7610)3610 3 減速器第一軸和第二軸
2 GB286 64 (7611)3611 2 減速器第三軸
3  GB286 64 3612 1 盲  軸
4 GB286 64 3510 2 機尾軸
5 GB286 64 3520 1 減速器第四軸
6 GB286 64 3003124 1 減速器第四軸
7 GB292 64 46311 2 減速器第一軸
8 GB 309 64  滾針ф6×50  84  減速器第四軸
SGB420/22 SGB420/30 SGB520/30
9 GB286 64 (7611)3611 1 減速器第一軸
10 GB286 64 3612 2  減速器第二軸
11  GB286 64 3613 5 減速器第三軸、機尾軸和盲軸
12 GB286 64 3522 1 減速器第四軸
13 GB286 64 3003126 1 減速器第四軸
14 GB292 64 46311 2 減速器第一軸
15 GB286 64 3511  機尾軸
16  GB309 84  滾針ф5×50    減速器第四軸
產品油封一覽表
產品型號  序號  代 號  名稱及規格 數 量 安裝位臵
1 SGB320/18.5 1 GB9877.1-88 油封SD45×62×12 2 減速器第一軸
2 GB9877.1-88 油封SD50×72×12 4 減速器第一軸和機尾軸
3 GB9877.1-88 油封SD75×100×12 1 傳動部盲軸
4 GB9877.1-88  油封SD85×110×12  1 減速器第四軸
5 GB9877.1-88 油封SD130×160×12  2 減速器第四軸
6 GB1235-76 “O”型密封圈80×3.1 1 減速器第四軸
7 GB1235-76 “O”型密封圈105×3.1 1 減速器第一軸
8 GB1235-76 “O”型密封圈125×3.1 1 減速器第一軸承套上
9  GB1235-76  “O”型密封圈120×5.7 1 減速器第四軸 SGB420/22 SGB420/30 SGB520/30
10 GB1235-76 “O”型密封圈65×3.1 1 減速器第二軸
11 GB1235-76 “O”型密封圈120×3.1 1 減速器第一軸
12 GB1235-76 “O”型密封圈140×3.1 2 JS30K第一軸
13 GB1235-76  “O”型密封圈140×5.7 1
14 GB9877.1-88 油封SD50×72×12  1 減速器第一軸
15 GB9877.1-88  GB9877-88 油封SD50×72×12  4 機尾軸(不帶軸承座時)
16 GB9877.1-88  GB9877-88 油封SD75×100×12  2 減速器第二軸、第一軸
17 GB9877.1-88  GB9877-88 油封SD85×110×12  1 盲  軸
18 GB9877.1-88  GB9877-88 油封SD85×110×12  2 機尾軸(帶軸承座時)
19  GB9877.1-88  GB9877-88  油封SD110×140×14  1 減速器第四軸
20 GB9877.1-88 油封SD150×180×16  1  減速器第四軸
隨機工具一覽表
產品型號 序號 名 稱 數量 用途
SGD320/17B SGD320/18.5 SGD420/22 SGD420/30
1 扳手把
1 安裝、調試及維 修使用
2 19套筒 2 3 36套筒 1 4 8m/m內六方扳手 1 5  22—24扳手  2

產品潤滑部分、潤油油品質及潤油周期表
產品型號  序 號  潤油部分 潤滑油脂 潤滑周期(月)
SGD320/17B SGD320/18.5 SGD420/22 SGD420/30
1  減速器內空間齒輪和軸承的潤滑 齒輪油或11號汽油 每三個月更換一次
2  減速器第一軸擋環 腔內  2號鋰基潤滑脂 每月補充一次
3  減速器第四軸迷宮槽內腔孔  2號鈣鈉基潤滑脂 每月補充一次
4 盲軸軸承座內空間 2號鋰基潤滑脂 每三個月更換一次
5 機尾軸承的潤滑  2號鋰基潤滑脂  每三個月更換一次

安 全 警 示
 1、刮板輸送機在使用前要詳細閱讀本說明書。嚴格按本說明書進行。
2、對影響安全的任何改裝都必須得到本公司的許可。用戶不準隨意改裝。
3、操作人員必須經過培訓才能操作。
4、除了運載工作面采出的煤和矸石以外,不允許運載人和其它物料。
5、運行過程中工作人員不可站在輸送機靠在工作面和機頭側。
6、減速器加油時所用容器必須干凈,避免油質污染,造成元件損壞!
7、嚴禁減速器在泄露狀態下工作,出現的泄露物應及時掩埋,清理干凈!
8、減速器運行中油溫達到100℃時,應停機冷卻,降溫后再開機工作!
9、電氣裝置在煤礦井下嚴禁帶電開蓋,并安全接地。
10、刮板輸送機發生故障或運行異常時應停機檢修,檢查維修時應標明“禁止起動本機”的告示。
11、刮板輸送機所配套的電機、減速器、圓環鏈、連接環等安標受控產品必須取得有效安全標志。
不得使用無安全標志的產品。
