刮板輸送機選型手冊
各種刮板輸送機的選用及功率選擇表

目          錄
1、輕型MXGZ、XGZ的選用
2、MXGZ、XGZ系列輕型刮板輸送機功率、長度選擇表
3、蝸輪蝸桿拉緊輕型系列刮板機的參數性能
4、雙通道輕型系列刮板機的選用
5、MXGZ雙通道系列輕型刮板輸送機功率、長度選擇表
6、MXGZ輕型對開鏈輪刮板機的選用
7、MXGZ系列輕型對開鏈輪刮板輸送機功率、長度選擇表
8、MXGZ中型刮板機的選用
9、MXGZ系列中型刮板輸送機功率、長度選擇表
10、ZGB重型刮板機的選用
11、ZGB重型刮板機功率、長度選擇表

【一】、輕型系列刮板機的選用
一、規格MXGZ、XGZ-600、800、1000、1200、1400刮板 適用于選煤廠及地面生產系統中各種不同水分，粒度300mm以下的各品種煤的分配（XGZ、MXGZ-600適用于粒度200mm以下），水平運輸時可分為單、雙層，傾斜運輸時只可單層。
二、相關參數
XGZ、MXGZ-600最大運量300t/h,運量300t/h時鏈速0.76m/s.
XGZ、MXGZ-800最大運量500t/h,運量500t/h時鏈速0.76m/s.
XGZ、MXGZ-1000最大運量600t/h,運量600t/h時鏈速0.76m/s.
XGZ、MXGZ-1200最大運量800t/h,運量800t/h時鏈速0.76m/s.
XGZ、MXGZ-1400最大運量1000t/h,運量1000t/h時鏈速0.76m/s
輕型系列最大功率75KW，功率大了軸的強度不夠。

四、傾斜運輸時修正系數：

比如B=1400運量1000 t/h,傾斜10°運量為1000 t/h×0.82=820 t/h.
MXGZ系列為最新型刮板輸送機,頭輪為對開軸承座,檢修方便,尾輪軸承座有對開(絲杠拉緊)和不對開(彈簧自動拉緊)兩種;頭尾均設注油孔.閘門可選用電動平板閘門或一站電液平板閘門。
XGZ系列必須打開軸承蓋注油,檢修不方便,拉緊必須用鋼筋棍插入孔內旋轉.費時費力,效率較低.

XGZ、MXGZ系列輕型刮板輸送機功率、長度選擇表

注:表格上面為鏈速0.48m/s輸送機長度,下面為鏈速0.76m/s輸送機長度.

【二】蝸輪蝸桿拉緊輕型系列刮板機的參數性能
一、規格MXGZ-600、800、1000、1200、1400刮板輸送機 適用于選煤廠及地面生產系統中各種不同水分，粒度300mm以下的各品種煤的分配（XGZ、MXGZ-600適用于粒度200mm以下），水平運輸時可分為單、雙層，傾斜運輸時只可單層。
二、相關參數
MXGZ-600最大運量300t/h,運量300t/h時鏈速0.76m/s.
MXGZ-800最大運量500t/h,運量500t/h時鏈速0.76m/s.
MXGZ-1000最大運量600t/h,運量600t/h時鏈速0.76m/s.
MXGZ-1200最大運量800t/h,運量800t/h時鏈速0.76m/s.
MXGZ-1400最大運量1000t/h,運量1000t/h時鏈速0.76m/s
輕型系列最大功率75KW。
三、傾斜運輸時修正系數：
輸送機傾角α 5° 10° 15° 20°
修正系數  0.90  0.82  0.76  0.70
比如B=1400運量1000 t/h,傾斜10°運量為1000 t/h×0.82=820 t/h.
蝸輪蝸桿拉緊MXGZ系列是我公司最新開發輕型系列刮板輸送機,頭、尾輪均為對開軸承座, 尾輪箱體采用上下可拆分式結構，便于維護，檢修方便;頭、尾軸承座均設注油孔，便于維護。
閘門可選用電動平板閘門或一站電液平板閘門。
XGZ、MXGZ系列輕型刮板輸送機功率、長度選擇表

【三】雙通道輕型系列刮板機的選用
一、規格MXGZ、XGZ-600×2、800×2、1000×2刮板 適用于選煤廠及地面生產系統中各種不同水分，粒度300mm以下的各品種煤的分配（XGZ、MXGZ-600適用于粒度200mm以下），水平運輸時可分為單、雙層，傾斜運輸時只可單層。
特點：節省空間及配套設備。
二、相關參數
MXGZ-600×2最大運量300t/h×2
MXGZ-800×2最大運量500t/h×2
MXGZ-1000×2最大運量600t/h×2
四、傾斜運輸時修正系數：
輸送機傾角α 5° 10° 15° 20°
修正系數  0.90  0.82  0.76  0.70
比如B=1400運量1000 t/h,傾斜10°運量為1000 t/h×0.82=820 t/h.
MXGZ系列為最新型刮板輸送機,頭輪為對開軸承座,檢修方便,尾輪軸承座為對開結構，拉緊可采用絲杠和蝸輪蝸桿兩種。

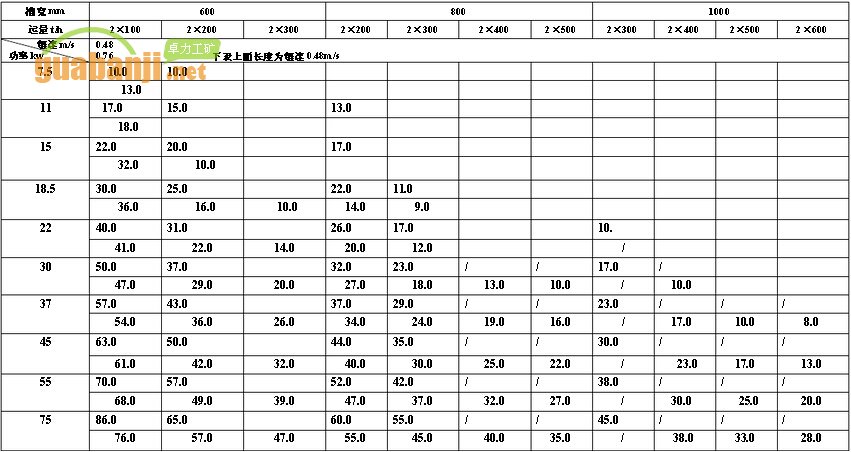

MXGZ雙通道系列輕型刮板輸送機功率、長度選擇表


【四】MXGZ輕型對開鏈輪刮板機的選用
一、MXGZ系列刮板機輕型對開鏈輪刮板輸送機最大功率為75KW，其特點是鏈條為φ18×64；軸徑B=600～1400均一樣，B=600～1400功率均可達75KW，B=600長度達百米。
二、此系列刮板機經濟、適用，鏈輪可單獨拆裝、單獨定貨，大大降低配件價格，頭、尾均為對開軸承座，并設有注油孔，檢修、清洗方便，拉緊采用蝸輪蝸桿。
三、內襯耐磨材料可用鑄石及 12mm～20mm耐磨錳板。
四、適用于物料粒度400mm以下各品種煤的運輸及分配。
五、閘門可選用電動平板閘門或一站電液平板閘門。

MXGZ系列輕型12齒對開鏈輪刮板輸送機功率、長度選擇表

1、 鏈條φ18×64,鏈速0.77m/s。
2、 對開鏈輪節圓直徑490.32mm,頭、尾軸承座均為對開軸承座，便于檢修清洗。
3、 鏈條φ22×86,鏈速0.85m/s、0.91m/s兩種
4、 鏈輪為鍛造鏈輪，鏈輪節圓直徑495.3mm,頭、尾軸承座均為對開軸承座，便于檢修清洗。
5、鏈速高功率選大一檔

【五】、MXGZ中型刮板機的選用
一、MXGZ系列刮板機輕型、中型均有，中型最大功率為75KW，其特點是鏈條為φ22×86；軸徑B=600～1400均一樣，B=600～1400功率均可達75KW，輕型只有B=1400功率最大75KW，是輕型與重型過渡產品，其價格比同功率重型便宜，但鏈條強度大大提高，主要針對功率75KW以下，運量1200t/h以下，要求用重型刮板的客戶。
二、此系列刮板機經濟、適用，其使用壽命較輕型有較大提高，頭、尾均為對開軸承座，并設有注油孔，檢修、清洗方便，拉緊采用蝸輪蝸桿。
三、內襯耐磨材料可用鑄石及 12mm～20mm耐磨錳板。
四、適用于物料粒度400mm以下各品種煤的運輸及分配。
五、閘門可選用電動平板閘門或一站電液平板閘門。

MXGZ系列中型刮板輸送機功率、長度選擇表


【六】、ZGB重型刮板機的選用
適用于選煤廠及地面生產系統中各種不同水分，粒度1000mm以下的各品種煤的分配，水平運輸時可分為單、雙層，傾斜運輸時只可單層，輕、中型均滿足不了要求或用戶要求選用重型刮板機。
一、規格及相關參數  ZGB-800、1000、1200、1400、1600、1800、2000、2200，運量達6000t/h，鏈速0.85～1.2m/s.
二、鏈條的選用
1、功率≤132KW，鏈條選用φ22×86；φ22×86鏈輪節圓直 徑φ495.3、φ604.7兩種。
2、132KW＜功率≤280KW，鏈條選用φ26×92, 鏈輪節圓直徑φ 471.6;
3、355KW≥功率＞280KW，鏈條選用φ26×92，鏈輪節圓直徑φ529.8；
4、400KW≥功率＞355KW，鏈條選用φ30×108，鏈輪節圓直徑φ553.6、φ621.9兩種；
5、500KW≥功率＞400KW，鏈條選用φ34×126，鏈輪節圓直徑φ721.5。
三、耐磨材料的選用
1、通常選用的耐磨材料為16Mn耐磨錳鋼板，底板及爬道選用20mm厚、側板16mm厚耐磨錳鋼板。
2、也可選用NM360高強度耐磨鋼板，壽命達到16Mn耐磨
錳鋼板3～5倍，缺點造價太高。
四、刮板的選用
1、鑄鋼刮板（φ30×108以上只能選用鑄鋼刮板）
2、焊接刮板（16Mn耐磨錳鋼板）
五、通用要求
1、配有蝸輪渦桿加絲杠緊鏈裝置。
2、槽箱結構及形式: 重型刮板輸送機，上槽箱全部密封，密封蓋板厚度6mm、襯板采用插接式，沉頭螺栓加塞焊固定,槽箱與槽箱連接采用法蘭連接。
3、鏈輪軸承座采用水平對開式軸承座，尾輪箱體采用上下可拆分式結構，便于拆卸、清洗。
4、閘門可選用電動平板閘門（功率1.1KW）或一站電液平板閘門(功率2.2～3KW)。
5、 132KW＜功率≤280KW，鏈條選用φ26×92, 鏈輪節圓直徑φ471.6; 355KW≥功率＞280KW，鏈條選用φ26×92，鏈輪節圓直徑φ529.8；400KW≥功率＞355KW，鏈 條選用φ30×108，鏈輪節圓直徑φ553.6、φ621.9兩種；500KW≥功率＞400KW，鏈條選用φ34×126，鏈輪節圓直徑φ721.5。
6、 功率≤132KW，鏈條選用φ22×86
7、 φ22×86鏈輪節圓直徑φ495.3、φ604.7兩種。
六、原則上功率大于55KW選用液力偶合器；功率大于355KW也可選用液體粘性軟啟動裝置或軟啟動裝置。
七、檢測裝置的選用
在大運量或用戶要求的情況下加斷鏈保護裝置；增加電機或減速器測溫元件。

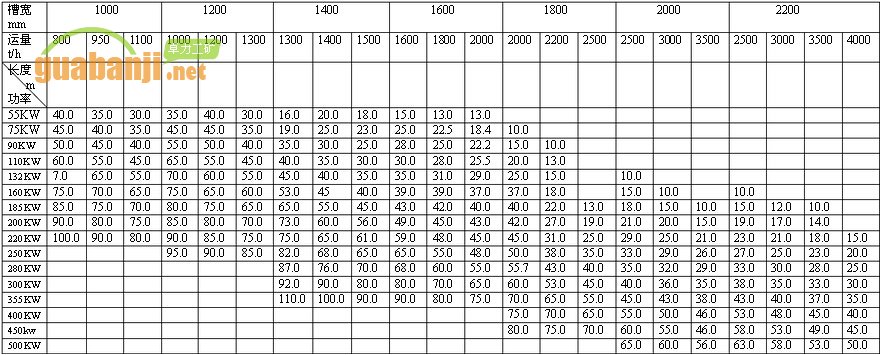

重型刮板機功率、長度選擇表（鏈速0.85～1.2m/s，矸石、大粒度、粘性大選低速;為減小摩擦力根據爬道情況加前后導向輪，B=2400、2600在開發中）
