4.1刮板輸送機輸送能力的計算
4.1.1工作面刮板輸送機的輸送生產能力計算
刮板輸送機輸送能力Q按下式計算：  Q=3600Avρ
（4-1）  式中
Q——刮板輸送機輸送量（t/h）；
A——溜槽上物料裝載斷面（m2）；
v——刮板鏈條速度（m/s）；
ρ——物料堆積密度（t/m3）。

4.1.2溜槽上物料斷面積A計算

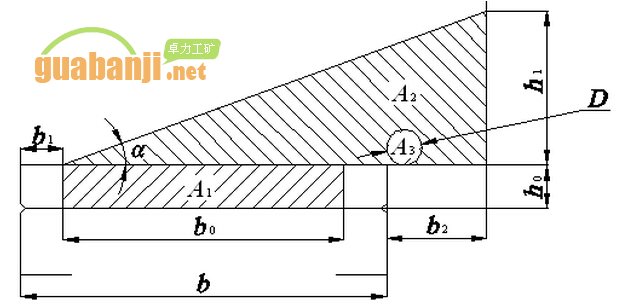

圖4-1  溜槽中貨載最大斷面積

溜槽上物料斷面積A：

A1、A2——單側擋板溜槽上物料斷面各部分的面積（m2）；
A3——導向管斷面面積（m2）；
b——溜槽寬度；
h0——溜槽槽口高度；
b0——溜槽槽口寬度；
h1——刮板輸送機工作時檔煤凈高；
α——物料的動堆積角，取α=20˚；


b1——溜槽上框架寬度；
b2——溜槽距擋板的距離；
D——導向管直徑；
Ce——裝載系數。


4.1.3刮板輸送機上的物料斷面面積的計算

當給定工作面刮板輸送機的生產能力，驗算溜槽最大物料斷面面積A'：

所設計的刮板輸送機中部槽尺寸滿足生產能力要求。
