埋刮板機結構及工作原理

1、主要結構
埋刮板機主要由傳動裝置、機頭、中間段、進（出）料段、機尾、刮板鏈條等部分組成。
埋刮板機機殼采用組裝式，根據現場輸送距離的長短，可以方便的進行調整，并便于運輸和安裝。

2、工作原理
進入機槽的物料受到刮板鏈條在運動方向的壓力和自身重量的作用，在物料間產生內磨擦力，這種磨擦力保證了物料層之間的穩定狀態，并能克服物料 在機槽內移動而產生的外磨擦阻力，使物料形成隨刮板鏈條一起運動的連續的整 體的物料流而被輸送。
頭尾鏈輪即為驅動輪和張緊輪，鏈條作為牽引構件被環繞支承于頭尾鏈輪和 機槽內，安裝于鏈條上的刮板為輸送物料構件，物料在封閉形機槽內通過連續運 轉的刮板鏈條實現輸送。
與前面二種輸送機相同，刮板輸送機的驅動裝置安裝于 頭部驅動輪端，張緊裝置設置于尾部張緊輪端，通常采用滑塊螺桿式張緊裝置， 其進料口開設于尾部機槽上部，卸料口開設于頭部機槽下部。
注意，膠帶輸送機 和斗提機的牽引構件是通過摩擦實現驅動，而刮板輸送機的鏈條是通過齒嚙合實 現驅動。

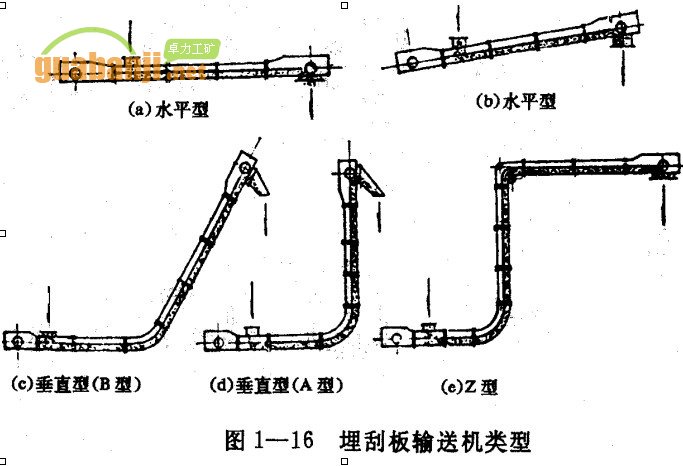

埋刮板機工作時，無論是水平還是垂直輸送，當物料從進料口進人封閉的機槽后，在刮板推力、物料自身重力等外力作用下，散體物料形成足夠的內摩擦，該內摩擦力足以克服物料輸送時所受的機槽對其的外摩擦力及垂直輸送時物料的重力，這樣物料就可形成一個相對穩定的整體，在刮板鏈條的作用下完整地向前輸送。
刮板鏈條它是由刮板和鏈條連接于一體而形成的，其作用是承載、傳遞動力和輸送物料。 機槽是刮板輸送機的外殼，它起到密封和支承其他構件的作用，更重要的它還是物料輸送的內腔，必須有良好的耐磨性。
